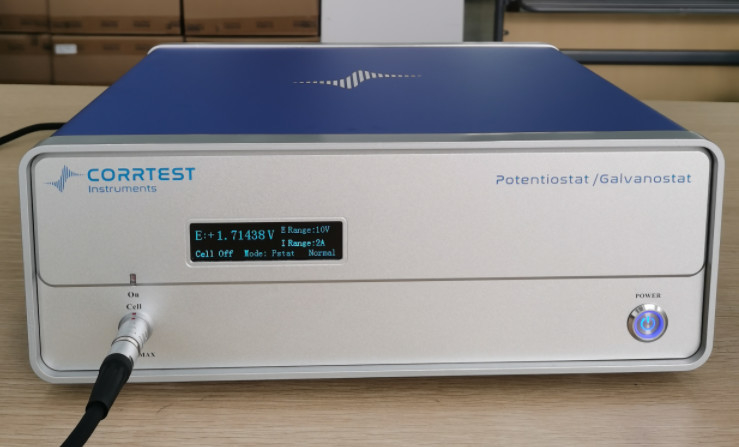

CE 単チャンネルポテンチオスタット / サイクリック ヴォルタメトリー 機器 CS300M

循環電圧測定器 CS300MCorrtest単チャンネルポテンチオスタット/ガルバノスタットのエントリーモデルである.EISを除くすべての技術を含む.サイクリックボルトメトリ機器CS300Mには高速デジタル機能発生器が含まれ,高速データ取得回路高性能で安定性があり 精度も高い 先進的なハードウェアと機能したソフトウェアにより費用対効果の高い基本ポテンチオスタット/ガルバノスタットで,EISは必要ない場合. ポテンチオスタティック (I-T),サイクリック・ボルタメトリー (CV),LSV,ポテンチオダイナミック (Tafelグラフ),ガルバノスタイク・チャージ&放電 (GCD) など,循環電圧測定器 CS300M は,腐食測定などの様々な用途に適しています循環電圧測定器CS300MはEISを含まない.循環電圧測定は最も基本的な技術ですが,鍵となる技術です.この機能があります..

循環電圧測定とは?

循環電圧測定 (CV) 技術は,電極プロセス,電極の吸収現象など,電化学理論研究のために主に使用されます.循環電圧測定 (CV) 曲線は2つの部分からなる., 電気活性物質の減少プロセスから減少波形が生成される減速/カソード領域酸化/アノード領域で,酸化波形は減量産物の酸化プロセスから生成される.循環電圧測定 (CV) 技術は,アノードピーク電流/カソドピーク電流の比率とアノードピーク電流とカソドピーク電流の違いを直接測定することができる.

K でのガラスの炭素電極のサイクル電圧測定曲線 (CV)₄[Fe (CN) ]₆] 溶液

循環電圧測定原理

循環電圧測定 (Cyclic Voltammetry) は,電動力学電化学測定の一種である.循環電圧測定実験では,作業電極の電位は時間に対して線形的に増加する.サイクリック・ボルタメトリーは,3つの電極のセットアップを使用します.作業電極が設定された電位に達すると,ランプは逆転する.この逆転は,単一の実験中に複数回起こり得る.作業電極の電流は,適用された電圧に対してプロットされています循環電圧測定は,溶液中のシステムの復酸化と輸送特性の機械を調査することを可能にする非常に汎用的な電気化学技術である.基準電極と作業電極の間には電荷が適用され,作業電極とカウンター電極の間には電流が測定されます.循環電圧測定では,最初のスキャンの終わりに電位の方向が逆転する.したがって,波形は通常等腰三角形である.

仕様

サイクリック・ボルタメトリー・インストラクターの技術 CS300M

ウォルタメトリー

• 循環電圧測定 (CV)
• 線形スウィープヴォルタメトリー (LSV)
• 階段電圧測定 (SCV) #
• 平方波電圧測定 (SWV) #
• 微分パルスボルトメトリ (DPV) #
• 通常パルス電圧測定 (NPV) #
• 微分正規パルス電圧測定 (DNPV) #
• AC電圧測定 (ACV)
• 2^ほらハーモニックAC電圧測定 (SHACV)
• フーリア変換交流電圧測定 (FTACV)

#対応する電圧測定処理方法があります

安定した偏振

• オープン・サーキット・ポテンシャル (OCP)
• パトントステティック (I-T曲線)
• ガルバノスタティック
• 潜在動力学 (タベルグラフ)
• ガルバノダイナミック (DGP)
• スウィープステップ機能 (SSF)

臨時極化

• 複数の 可能性 の ステップ
• 多電流ステップ
• 可能性のある階段ステップ (VSTEP)
• 熱電梯ステップ (ISTEP)

クロノ 方法

• クロノポテンチオメトリ (CP)
• クロノアンペラメトリ (CA)
• クロノカウルメトリ (CC)

腐食測定

• 循環偏振曲線 (CPP)
• 線形偏振曲線 (LPR)
• 電気化学的ポテンチオキネティック再活性化 (EPR)
• 電気化学騒音 (EN)
• ゼロ抵抗アンメーター (ZRA)

バッテリー試験

• バッテリーの充電と放電
• ガルバノスタティック充電と放電 (GCD)
• 潜在静止充電と放電
• 潜在静脈間隔定位技術
• ガルバノスタティック間隔タイトレーション技術

サイクリックヴォルタメトリー機器CS300Mのソフトウェア機能

循環電圧測定 (CV):CSスタジオソフトウェアは,ユーザに汎用的なスムージンを提供しますg/差分/統合キット頂点高さ,頂点面積,およびCV曲線の頂点可能性の計算を完了することができます.循環電圧測定(CV) 分析では,正確なサイクルを表示する機能があります. サイクルまたはいくつかのサイクルを表示することを選択できます.

バッテリー試験と分析:充電・放電効率,容量,特異容量,充電・放電エネルギー

タフェルのグラフと腐食率

CSスタジオは,偏振曲線のバトラー-ヴォルマー方程式の強力な非線形フィッティングも提供しています. それはタフェルの傾斜,腐食電流密度,制限電流,偏光抵抗電気化学的なノイズ測定に基づいて,電源スペクトル密度,ノイズ抵抗,ノイズスペクトル抵抗を計算することもできます.

組み合わせ試験:CSスタジオソフトウェアは,柔軟で監視されていないテストを達成するために,様々な実験のための組み合わせテストをサポートします. あなたは,各実験のパラメータを事前に設定し,間隔を設定することができます,各実験間の待ち時間など.

組み合わせ試験:腐食試験

組み合わせ試験:偽コンデンサータ試験

データ公開:Notepad で直接txt形式のデータファイルを開くことができます.データもOrigin,Excelで開くことができます.

Q: その通りW走っている鶏循環電圧測定(CV) 二室電池では 特定のレベルに達した後に電流を増加させることはできません.なぜですか.

電気化学ワークステーションのコンプライアンス電圧に注意してください. 電気化学のコンプライアンス電圧は,電池のコンプライアンス電圧に注意してください.WE と CE の距離を小さくするそして電解液の伝導性を高めます

Q:ORR触媒の安定性と活性度はどういうふうに表すか?

答え:

周期電圧測定 (CV) を実行し,CVとLSVを30000サイクル前後と比較する.

i-t 曲線を測定する.

安定化前後TEM画像を撮り,触媒が集結したかどうかを確認する.
