製品詳細
起源の場所: ウーハン、中国
ブランド名: Corrtest
証明: CE, ISO9001
モデル番号: CS350M
支払いと送料の条件
最小注文数量: 1セット
価格: 交渉可能
パッケージの詳細: 標準ボックス
受渡し時間: 5〜10 営業日
支払条件: T/T、D/P
供給の能力: 1セット/年
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |

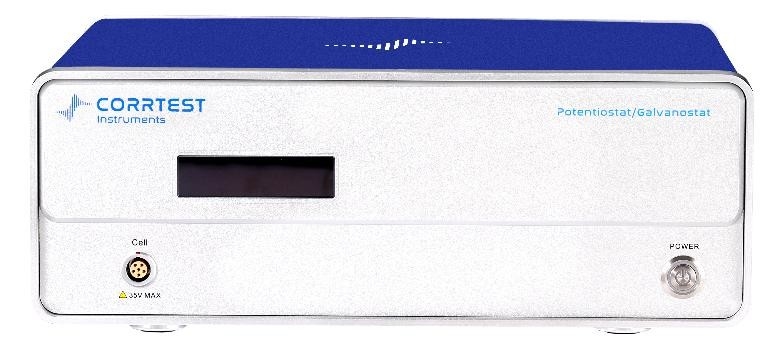

電気化学インペダンススペクトロスタットCS350M高功率高精度ポテンチオスタット/ガルバノスタット,DDS任意の機能ジェネレーター,二チャネル相関分析装置で構成される.双チャネル高速16ビット/高精度24ビットAD変換器と拡張インターフェイスなど最大電流は±2A,潜在的な範囲は±10V.コンプライアンス電圧は±21V.電気化学インペダンススペクトロスコピー (EIS) の周波数範囲は10uHz~1MHzである.腐食などの様々な電気化学分野に使用できます電気化学インピーダンスのスペクトロスコピーEISでは,電流は電流増幅器CS2020B/CS2040Bで20A/40Aまで増加させることができます.私たちは様々な要求を満たすために 7つの異なるEIS技術を提供しています,例えばポテンチオスタティックEIS (ニクスト,ボード),ガルバノスタティックEIS,ポテンチオスタティックEIS (オプション周波数),ガルバノスタティックEIS (オプション周波数),モット・スコットキー,ポテンチオスタティックEIS対時間 (単一の周波数),熱静止性 EIS と時間 (単周波数) すべての Corrtest 電気化学インパデンススペクトロスコピーポテンショスタットは,ソフトウェアに同等の回路を設置します.
電気化学インピーダンススペクトロスコピーとは?
電気化学阻害スペクトロスコピー (EIS) は,電気化学システムの動力学および機械学的データを提供し,腐食研究,エネルギー変換および貯蔵,センサーおよびバイオセンシングに広く使用されています,電気化学インピーダンスのスペクトロスコピー (EIS) は,電気化学電池に交流電位を適用して電池を通る電流を測定することによって測定される.電気化学阻力スペクトロスコピーでは,低振幅の交流電流 (AC) の電圧を周波数範囲で使用する電気化学システムの時間応答を特徴づけます作業,参照,電極,電極,電極,電極そしてカウンター電極で,既知の電圧が,作業電極から電解溶液を通り,カウンター電極に伝わります.EISによって定量測定が行われ,電極インターフェイスと電解溶液内の小規模電気化学メカニズムを評価することが可能である.EIS で収集されたデータは,適切な電源等価回路でモデル化されます.単一の同等回路要素を用いてモデル化できる電化学電池はほとんどない.EIS モデルは通常,ネットワーク内のいくつかの要素から構成される.シリアルと並列の組み合わせです元素が発生します
適用する 電気化学インペダンススペクトロスタットCS350M
C についてあるいはローション: 電気化学インペダンススペクトロスタットCS350MOCP,偏振曲線 (ポテンチダイナミック),EIS,循環偏振 CPP (消化曲線) などの腐食測定のためのすべての電気化学技術を含む.電気化学的ポテンチオキネティック再活性化 (EPR)電気化学騒音など 金属の腐食機構と腐食耐性を研究するために使用できますコーティング耐久性と犠牲のアノード電流効率を評価腐食阻害剤,真菌剤などの迅速なスクリーニングにも使用できます.
これは,相関積分アルゴリズムと二チャネルオーバーサンプリング技術を使用し,強力な反干渉能力を有します.13高阻力システムのEIS測定に適しています (コーティング,コンクリートなど)
高インピーダンスのコーティングの塩噴霧老化試験
左:3%NaCl溶液中のTi合金&不酸化鋼の偏振曲線 右:0.05mol/LCl+0.1mol/LNaHCO3の低炭素鋼のECN
E について緊張する
LSV,CV,ガルバノスタティック・充電・放電 (GCD),ガルバノスタティック・EIS,正確なIR補償回路の技術により,電気化学インペダンススペクトロスタットCS350Mスーパーコンデンサター,リチウムイオン電池,ナトリウムイオン電池,燃料電池,リチウムS電池,太陽電池,固体電池,流量電池,金属空気電池などに広く使用されています.エネルギーと材料の研究者にとって優れた科学ツールです.
溶液0.5mol/L H2SO4 の PPy スーパーコンデンサの CV 曲線
電気触媒
● 人 の 行動電気化学インペダンススペクトロスタットCS350M半波を測定できる
触媒の電位 (ORR),超電位 (HER,OER) を測定し,ピーク電源密度とエネルギー密度計算の機能を有する.
● ORR,OER,HERの長期周期測定
循環電圧測定などの技術によるCO2RR
バイポテンチオスタットで測定できます バイポテンチオスタットでは
アルカリ溶液における催化剤のLSV曲線
● 最大電流は20Aであり,コンプライアンス電圧は30Vであり,IR補償技術により,
電気化学インペダンススペクトロスタットCS350M電極の過剰電位を正確に測定できます これは電解力学における大きな利点です
ソフトウェアの特徴 電気化学インペダンススペクトロスタットCS350M
循環電圧測定:CSスタジオソフトウェアは,ユーザに汎用的な何だって差分/統合キットCV曲線のピークの高さ,ピーク面積,ピークポテンシャルの計算を完了できる.CV技術では,データ分析中に,正確に表示されるサイクル (s) を選択する機能があります.
タベルグラフと腐食率:CSスタジオは,偏振曲線のバトラー-ヴォルマー方程式の強力な非線形フィッティングも提供しています. それはタフェルの傾斜,腐食電流密度,制限電流,偏光抵抗また,ECN測定に基づいて電源スペクトル密度,ノイズ抵抗,ノイズスペクトル抵抗を計算できます.
バッテリー試験と分析:
充電・放電効率,容量,特異容量,充電・放電エネルギー
電気化学インペダンススペクトロスコピー(EIS) 分析:ボード,ナイクスト,モット・ショットキー
EISデータ分析中に,カスタム同等回路を描くための組み込みフィッティング機能があります.
| 仕様電気化学インペダンススペクトロスタットCS350M | |
| サポート・2,3または4電極システム | 電源と電流の範囲: 自動 |
| 制御範囲: ±10V | 電流制御範囲: ±2A |
| 制御精度: 0.1%×全範囲±1mV | 電流制御精度:0.1%×全範囲 |
| 容量解像度: 10μV (>100Hz),3μV (<10Hz) | 電流感度:1pA |
| 上昇時間: <1μs (<10mA), <10μs (<2A) | 基準電極の入力インペダンス:101220pFを押さえて |
| 電流範囲: 2nA~2A, 10 つの範囲 | 合致電圧: ±21V |
| 最大出力電流: 2A | CVとLSVスキャン速さ:0.001mV~10,000V/s |
| CAとCCパルス幅: 0.0001~65,000s | スキャン中の電流増加: 1mA@1A/ms |
| スキャン中の潜在的な増幅:0.076mV@1V/ms | SWV周波数: 0.001~100 kHz |
| DPVとNPVパルス幅: 0.0001~1000s | ADデータ取得:16bit@1MHz,20bit@1kHz |
| DA 解像度:16ビット 設定時間:1μs | 最低電圧増強:0.075mV |
| IMP周波数: 10μHz~1MHz | 低通行フィルター: 8 十年 |
| オペレーティング システム: Windows 10/11 | インターフェース:USB20 |
| 体重/寸法: 6.5kg, 36.5 x 30.5 x 16cm | |
| 電気化学インピーダンスのスペクトロスコピー (EIS) | |
| シグナル発電機 | |
| 周波数範囲:10μHz~1MHz | AC振幅:1mV~2500mV |
| DCバイアス: -10~+10V | 出力インペダンス: 50Ω |
| 波形:シナス波,三角波,四角波 | 波の歪み: <1% |
| スキャニングモード:ロガリズム/線形,増減 | |
| シグナル分析機 | |
| インテグラル時間:最低:10ms またはサイクル最長時間 | 最大:106サイクルは105s |
| 測定遅延: 0~105s | |
| DCオフセット補償 | |
| 潜在的自動補償範囲: -10V~+10V | 電流補償範囲: -1A~+1A |
| 帯域幅: 8 10 年の周波数範囲,自動と手動設定 | |
テクニック -電気化学インペダンススペクトロスタットCS350M
電気化学阻害スペクトルsコピー (EISについて)
安定した偏振
臨時極化
クロノ 方法
ウォルタメトリー
腐食測定
バッテリー試験
アムペロメトリック
E についてxte異議
# 対応する脱毛方法があります.
Q: その通りW誘導反応性は高周波で表れます地域について 電気化学インペダンススペクトロスコピー(EIS) はどうですか?
A: 誘導反応性は主にコイルによって引き起こされます.誘導反応性はコイルの長さと周波数と正関関係があり,コイルの半径と負関関係があります.高周波地域や低抵抗システム (バッテリーなど) でより顕著になります電子ケーブルを短くしようとし,また,楽器やサンプル周りに他のコイルがないことに注意してください.
Q: その通りW測定する電気化学インペダンススペクトロスコピー(EIS),私は必要ですか測定する前にしばらく待って構築するについてについて試験システム?
A: EIS テストを行うとき,テストシステムが安定していることを確認し,一般的に OCP 観察が十分である.亜鉛-空気電池のようないくつかのシステムは,組み立て後に安定するのを待つ必要があります.ある人はOCP評価が標準である.これは,電解触媒などの電解触媒が安定するのに長くはかかりません.
Q: その通りできない半円中私の電気化学インペダンススペクトロスコピー (EISについて)テストどうしたの?
A:EISの小さな半円はすべてのサンプルにはありません.小さな半円は高周波領域にあり,電荷移転によって制御されます.直線は低周波領域にあります.拡散によって制御される炭素材料では,容量は比較的大きく,半円ではなく弧を示します.
Q: 図を描くときに横軸と垂直の座標が一致する必要がある理由電気化学インペダンススペクトロスコピー(EIS) はどうですか?
A:これは複雑な平面なので 数学的に必要なのです
