製品詳細
起源の場所: ウーハン、中国
ブランド名: Corrtest
証明: CE, ISO9001
モデル番号: CS350M
支払いと送料の条件
最小注文数量: 1セット
価格: 交渉可能
パッケージの詳細: 標準ボックス
受渡し時間: 5〜10 営業日
支払条件: T/T、D/P
供給の能力: 1000Set/year
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |

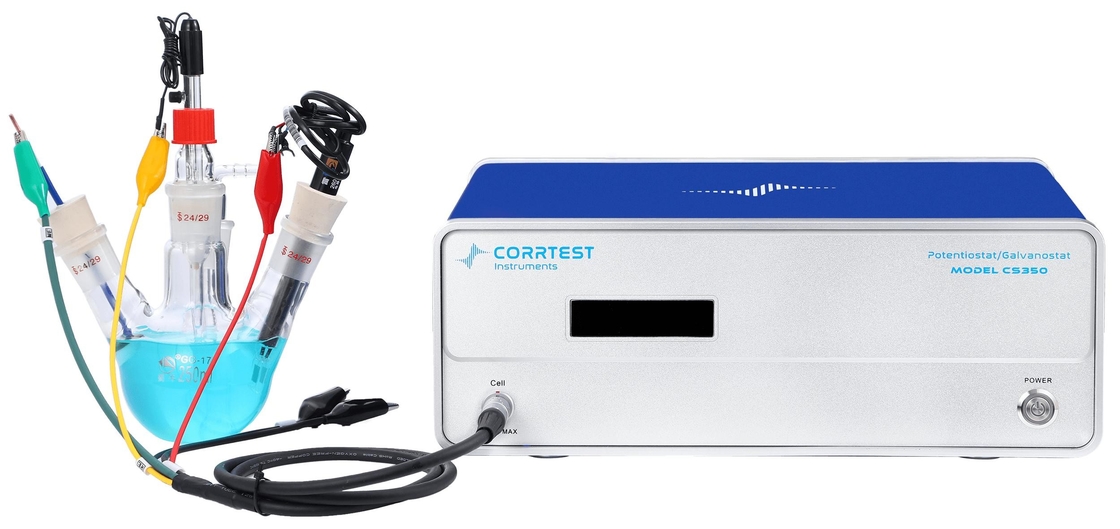

3つの電極ポテンチオスタットCS350Mは,DDS任意の機能ジェネレーター,高電力ポテンチオスタット/ガルバノスタット,二チャネル相関分析器で構成されています.双チャンネル高速16ビット/高精度24ビットAD変換器と拡張インターフェース最大電流は±2A,潜在的な範囲は±10V. EIS周波数範囲は10uHz~1MHzです. 腐食,エネルギー,材料,電解などの様々な電気化学分野に使用できます.増電器 CS2020B/CS2040B で電流を 20A/40A まで増やせる3電極ポテンチオスタットCS350Mは,3電極システムを測定するだけでなく,他の構成にも適用できます.
3つの電極系とは?
3つの電極系は,作業電極,反電極,基準電極からなる.基準電極の役割は,作業電極の電位を測定し制御する基準として機能することです.電気化学のテストは3電極システムです.
三電極ポテンチオスタットCS350Mの利点
多電極システム
● 3電極ポテンチオスタットCS350Mは,2電極,3電極システム,4電極システムをサポートし,電池内部抵抗または4電極薄膜阻抗測定をテストするために使用できます
● ガルバン電流の測定用のゼロ抵抗アンプメーター
完全に浮いている
3つの電極電極 CS350M を含むすべての Corrtest ポテンチオスタット/ガルバノスタットは,完全に浮いているように設計されています.そして,地球に接続する作業電極の電気化学研究に使用することができます橋,コンクリートの金属部品など
リアルタイムデータ保存
実験データはリアルタイムに保存できます 試験が停電した場合でも データは自動的に保存されます
電気化学インピーダンスのスペクトロスコピー (EIS)
● 3つの電極ポテンチオスタットCS350Mは,相関積分アルゴリズムと二チャネルオーバーサンプリング技術を使用し,強力な反干渉能力を備えています.器具の内部抵抗は最大10です13高阻力システムのEIS測定に適しています (コーティング,コンクリートなど)
● 常流キャリアとDCバイアス技術により,3電極ポテンチオスタットCS350Mを充電と放電状態でバッテリーインピーダンスの測定に使用できます.超低抵抗システム (例えば18650電池) に適していますソフトパックバッテリー,バッテリーコア...)
ソフトウェア開発キット (SDK)
C#,VCなどのプログラムでデータコールを実現できます. ソフトウェア開発は,中次開発と試験方法のカスタマイズのために便利です.
高電流,高適合性オプション
●CS2020B/CS2040Bブースターにより,3つの電極ポテンチオスタットCS350Mの電流を20A/40Aに増加させることができ,燃料電池,電源電池,電圧塗装などの要件を満たします.
●低伝導性のソリューション (有機システム,コンクリートシステムなど) の試験要件を満たす30Vの高コンプライアンス電圧に機器をカスタマイズできます.特に炭素と窒素削減研究に適している.
汎用的なデータ分析
CS Studioは,実験制御とデータ分析のための Corrtestポテンシオスタットのソフトウェアです. 多パラメータタフェル曲線フィッティング,派生,ヴォルタメトリック曲線の統合とピーク高度分析EIS 相当回路のカスタマイズとインピーダンスのスペクトルフィッティングなど
● 多パラメータ 偏振曲線
● EIS 装置
● 電気化学 騒音 分析
● 偽容量 計算
● GCD 固有容量,効率
● モット・ショットキー グラフ 分析
● 履歴書 の 分析
組み合わせ試験
柔軟性や効率性を向上させるため,様々な実験の組み合わせテストをサポートします.
各実験のパラメータを事前に設定し 実験間の間隔,待ち時間なども設定できます自動設定として 1 つずつ実行されます..
組み合わせ試験:腐食試験
組み合わせ試験:偽コンデンサータ試験
| 仕様について3電極ポテンチオスタット CS350M | |
| 2~3電極または4電極のサポートシステム | 電源と電流の範囲: 自動 |
| 制御範囲: ±10V | 電流制御範囲: ±2A |
| 制御精度: 0.1%×全範囲±1mV | 電流制御精度:0.1%×全範囲 |
| 容量解像度: 10μV (>100Hz),3μV (<10Hz) | 電流感度:1pA |
| 上昇時間: <1μs (<10mA), <10μs (<2A) | 基準電極の入力インペダンス:101220pFを押さえて |
| 電流範囲: 2nA~2A, 10 つの範囲 | 合致電圧: ±21V |
| 最大出力電流: 2A | CVとLSVスキャン速さ:0.001mV~10,000V/s |
| CAとCCパルス幅: 0.0001~65,000s | スキャン中の電流増加: 1mA@1A/ms |
| スキャン中の潜在的な増幅:0.076mV@1V/ms | SWV周波数: 0.001~100 kHz |
| DPVとNPVパルス幅: 0.0001~1000s | ADデータ取得:16bit@1MHz,20bit@1kHz |
| DA 解像度:16ビット 設定時間:1μs | 最低電圧増強:0.075mV |
| IMP周波数: 10μHz~1MHz | 低通行フィルター: 8 十年 |
| オペレーティング システム: Windows 10/11 | インターフェース:USB20 |
| 体重/寸法: 6.5kg, 36.5 x 30.5 x 16cm | |
| EIS (電気化学阻害スペクトロスコピー) | |
| シグナル発電機 | |
| 周波数範囲:10μHz~1MHz | AC振幅:1mV~2500mV |
| DCバイアス: -10~+10V | 出力インペダンス: 50Ω |
| 波形:シナス波,三角波,四角波 | 波の歪み: <1% |
| スキャニングモード:ロガリズム/線形,増減 | |
| シグナル分析機 | |
| インテグラル時間:最低:10ms またはサイクル最長時間 | 最大:106サイクルは105s |
| 測定遅延: 0~105s | |
| DCオフセット補償 | |
| 潜在的自動補償範囲: -10V~+10V | 電流補償範囲: -1A~+1A |
| 帯域幅: 8 10 年の周波数範囲,自動と手動設定 | |
3つの電極ポテンチオスタットCS350Mの技術
| テクニック |
C についてS350M WITH EISについて |
|
| 安定している 偏振 |
オープン・サーキット・ポテンシャル (OCP) | √ |
| パトントステティック (i-t曲線) | √ | |
| ガルバノスタティック | √ | |
| 潜在力学 (表図) | √ | |
| ガルバノダイナミック | √ | |
| 臨時偏振 | 多種 の 可能性 の ステップ | √ |
| 多電流のステップ | √ | |
| 可能性のある階段ステップ (VSTEP) | √ | |
| 熱電梯ステップ (ISTEP) | √ | |
| クロノ 方法 |
クロノポテンチオメトリ (CP) | √ |
| クロノアンペロメトリ (CA) | √ | |
| クロノコロメトリ (CC) | √ | |
| ウォルタメトリー | 循環電圧測定 (CV) | √ |
| 線形スウィープヴォルトメトリ (LSV) (i-v) | √ | |
| 階段電圧測定 (SCV) # | √ | |
| 平方波電圧測定 (SWV) # | √ | |
| 微分パルスボルトメトリ (DPV) # | √ | |
| 通常パルス電圧測定 (NPV) # | √ | |
| 微分正規パルス電圧測定 (DNPV) # | √ | |
| AC電圧測定 (ACV) # | √ | |
| EISについて | 潜在静止性EIS (ニクスト,ボード) | √ |
| 熱静止性 EIS | √ | |
| 潜在静止EIS (任意の周波数) | √ | |
| 電磁静止EIS (任意の周波数) | √ | |
| モット・ショットキー | √ | |
| パトント静止EIS対時間 (単周波数) | √ | |
| 熱静電EIS対時間 (単周波数) | √ | |
| 腐食 測定 |
循環偏振曲線 (CPP) | √ |
| 線形偏振曲線 (LPR) | √ | |
| 電気化学的ポテンチオキネティック再活性化 (EPR) | √ | |
| 電気化学騒音 (EN) | √ | |
| ゼロ抵抗アンメーター (ZRA) | √ | |
| バッテリー試験 | バッテリーの充電と放電 | √ |
| ガルバノスタティック充電と放電 (GCD) | √ | |
| 潜在静止充電と放電 (PCD) | √ | |
| 潜在静脈間隔定位技術 (PITT) | √ | |
| ガルバノスタティック間隔タイトレーション技術 (GITT) | √ | |
| アムペロメトリ | 微分パルスアンペロメトリ (DPA) | √ |
| 二重差パルスアンペロメトリ (DDPA) | √ | |
| トリプルパルスアンペロメトリ (TPA) | √ | |
| 統合パルスアンペロメトリック検出器 (IPAD) | √ | |
Q: 3電極システム以外に,3電極ポテンチオスタット CS350M
2電極と4電極のシステムなどもサポートします
A: その通り3電極ポテンチオスタット CS350Mは 電気化学測定のための 多用的で理解できるツールです
Q: その通り2電極と3電極の違いは何ですか?
A: その通り2つの電極系では,CEとREが1つの電極に結合し,WEとSENSEは反対電極に結合し,その後,電極全体の電位を測定します.CE と電解液のインターフェースのポテンシャルを含む.したがって,インターフェースポテンシャルが研究全体に重大な影響を与えない場合,2電極システムを使用することができる.2電極系は,通常エネルギー貯蔵または変換に使用されます.電池,燃料電池,太陽電池など.また,電極プロセスの超高速運動を測定したり,高周波の電気化学インピーダンスを測定するために使用されます.
3電極系は電気化学で最も一般的に用いられる装置で,CEとWEの間の電流,WEとCEの間の電位が制御される.REとSenseの間で測定されます..
Q: なぜ 分析電気化学に 3電極のシステムを 使うのか?
A: その通り電気化学実験は電気化学電池で行われます.電気化学電池は,通常,作業電極からなる3つの電極システムで動作します.基準電極 (RE) と対電極 (CE)REは,作業電極の電位をモニタリングするために使用される.最も一般的に使用されるREは,飽和カロメル電極と銀/銀塩化物電極 (Ag/AgCl) である.良質なREは,時間と温度に関して一定の電位を持つべきであり,小電流を通すことで変化してはならない.この方法では,基準電極を通るフィードバックメカニズムを使用して,作業電極に一定の電位が維持されます.基準電極は非常に高い抵抗を提示するこの理由により,電流の測定には,補助電極またはカウンター電極と呼ばれる別の電極が関わります.それは電池回路を完了します.プラチナなどの不活性金属です..
電気化学実験では,電極は,電極の電極を操作する電極と呼ばれます.作業電極の表面で興味深い反応が起こりますWEは電力を制御し電流を測定する主要電極です. The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
