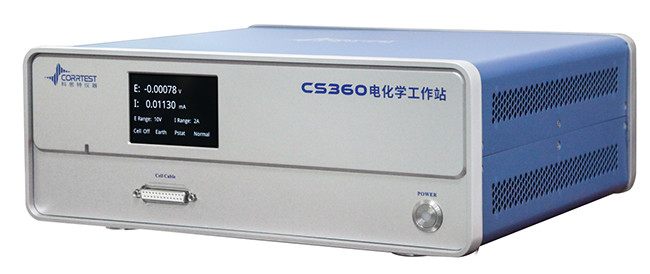

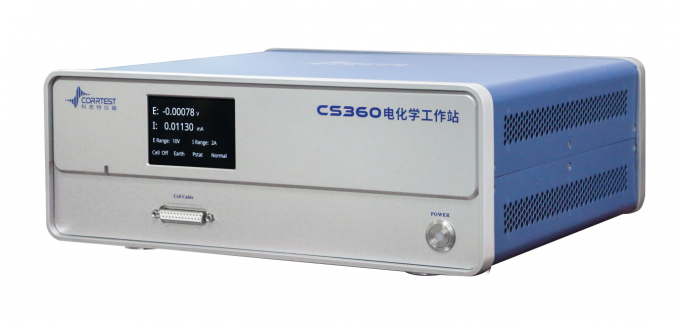

高周波 8MHz EIS ポテンチスタット ガルバノサットモデル CS360

Sインゲルチャネルポテンシオスタット/ガルバノスタットEIS を含むモデルCS360 DDS任意関数発生器,ポテンチオスタット/ガルバノスタット,FRAから構成される.内蔵の24ビットデルタシグマAD変換器を搭載している.優れた安定性,高電位 (1mV) と電流 (ppA) の解像度固体電解液の研究に理想的なツールとなっています.

CS360ポテンチオスタットの用途

- エネルギー材料 (固体電池,リチウムイオン電池,太陽電池,燃料電池,超電容器など)

- 電気触媒 (HER,OER,ORR,CO2RR,NRR,水分解)

- 電気合成,電解,アノード酸化,電解の反応メカニズム

- 金属腐食;腐食抑制剤,コーティングおよびカソード保護効率

高エネルギー密度,急速な充電と放電,長寿命の優点により,固体電池は電気自動車,ウェアラブルデバイスなどに広く使用されています.炎阻害性およびデンブリットの成長抑制固体電解質は電池の安全性を向上させる. ElSは固体電池の性能を研究するための重要な技術である.電気化学反応異なる周波数領域におけるEISの測定により,高性能完全固体電池の開発に重要な理論的基盤と技術的サポートを提供します.

EIS周波数はCS360ポテンチオスタット/ガルバノスタット/電気化学作業ステーションでは最大8MHzで,固体電解質の高周波EIS試験の必要性を満たすことができる.固体電解質の研究 特に高周波領域におけるインピーダンスの行動に焦点を当て電子離子伝導性を定量化し,材料の微細構造上の問題を発見 (粒子の境界効果など) できるようになり,材料の最適化に関する指針を提示します.バッテリー性能の向上.

固体電池ホルダー

EIS試験の波形

仕様 - CS360ポテンチオスタット

2つ,3つ,または4つの電極の配置をサポートする

最大電圧: ±10V

最大出力電流: ±2A

制御精度: 0.1%×全範囲±1mV

電流制御精度:0.1%×全範囲

容量解像度: 1μV

電流感度:1pA

潜在上昇時間: ≤1μs

基準電極の入力インペダンス:10¹³5pFを表示する

入力ベース電流: ≤10pA

パテンシャル範囲: ±200mV, ±2.5V, ±5V, ±10V, 4つの範囲

電流範囲: ±200pA~±2A,11の範囲

合致電圧: ±30V

CVとLSVスキャン速度:0.001mV/s~10kV/s

CAとCCパルス幅: 0.0001~65,000s

スキャン中の電流増加: 1mA@1A/ms

スキャン中の潜在的な増幅: 0.02mV @ 1V/ms

SWV周波数: 0.001~100kHz

DPVとNPVパルス幅: 0.001~100s

ADデータ取得: 16bit@1MHz, 20bit @1kHz

DA解像度: 20ビット

最低電圧増強:0.02mV

低パスフィルター: 7 十年

パテンシャルと電流の範囲: マニュアル/自動スイッチ

地上モード:浮遊,アース,ZRAをサポート

通信:USB20RJ45 イーサネット

操作システム: Windows 10/11

電源: 90~240V AC 50/60Hz

体重/寸法: 6.5kg,36 x 30 x 16cm

EIS (電気化学阻害スペクトロスコピー)

シグナル発電機

周波数帯:10μHz~8 MHz

AC振幅: 1mV~2500mV

DCバイアス: -10~+10V

DDS出力インペダンス: 50Ω

周波数精度: 0.1%

信号解像度:0.1mV RMS

波形:シナス波,三角波,四角波

波の歪み: <1%

スキャニングモード:ロガリズム/線形,増減

シグナル分析機

インテグラル時間:最低:10ms またはサイクル最長時間

最大:10⁶サイクルは10⁵s

測定遅延: 0~10⁵s

DCオフセット補償

潜在的自動補償範囲: -10V~+10V

電流補償範囲: -2A~+2A

帯域幅: 8 10 年の周波数範囲,自動と手動設定

テクニック

安定した偏振:

オープン・サーキット・ポテンシャル (OCP)

パトントステティック (I-T曲線)

ガルバノスタティック

潜在動力学 (タベルグラフ)

ガルバノダイナミック (DGP)

臨時極化:

多種 可能な ステップ

多電流ステップ

可能性のある階段ステップ (VSTEP)

熱電梯ステップ (ISTEP)

クロノ 方法:

クロノポテンチオメトリ (CP)

クロノアンペラメトリ (CA)

クロノカウルメトリ (CC)

ウォルタメトリー:

線形スウィープヴォルタメトリー (LSV)

循環電圧測定 (CV)

階段電圧測定 (SCV)

平方波電圧測定 (SWV)

微分パルス電圧測定 (DPV)

標準パルス電圧測定 (NPV)

違い正規パルス電圧測定 (DNPV)

AC電圧測定 (ACV)

2nd ハーモニック AC ヴォルタメトリー (SHACV)

フーリア変換交流電圧測定 (FTACV)

電気化学阻害スペクトロスコピー:

潜在静止性EIS (ニクスト,ボード)

熱静脈系EIS

潜在静止EIS (任意の周波数)

電磁静止EIS (任意の周波数)

モット・ショットキー

パトント静止EIS対時間 (単周波数)

熱静電EIS対時間 (単周波数)

腐食測定:

循環偏振曲線 (CPP)

線形偏振曲線 (LPR)

電気化学的ポテンチオキネティック再活性化 (EPR)

電気化学騒音 (E)C についてN)

ゼロ抵抗アンメーター (ZRA)

バッテリー試験について:

バッテリーの充電と放電

ガルバノスタティック充電と放電 (GCD)

潜在静止充電と放電 (PCD)

潜在静脈間隔定位技術 (PITT)

ガルバノスタティック・インターミッテント・タイトレーション技術 (GITT)

アムペロメトリック:

微分パルスアンペロメトリ (DPA)

二重差パルスアンペロメトリ (DDPA)

トリプルパルスアンペロメトリ (TPA)

統合パルスアンペロメトリック検出器 (IPAD)

ストリッピング ヴォルタメトリー:

潜在静止性剥離

線形脱毛 階段脱毛

スクウェア・ウェーブ・ストリッピング

微分パルス電圧測定

正常パルス電圧測定 剥離

微分正規パルス電圧測定 剥離

拡張:

電気化学の剥離/堆積

コールメトリ (BE) での大量電解

Rs 測定
